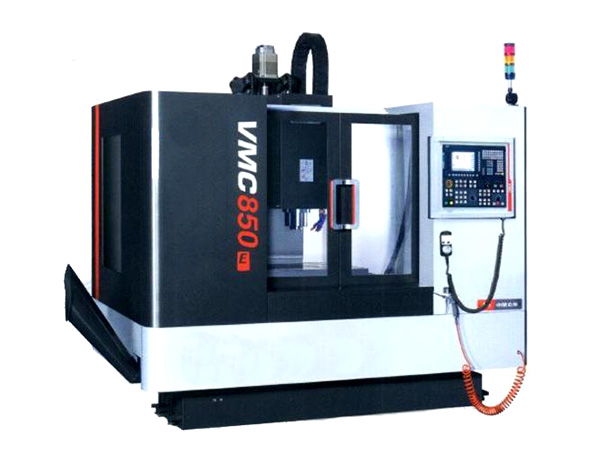

| VMC650E | VMC850E | ||
| 沈陽一車850加工中心及650加工中心工作臺 | |||
| 工作臺尺寸 | mm | 900×420 | 1000×500 |
| 沈陽一車850加工中心及650加工中心允許最大荷重 | kg | 500 | 600 |
| 沈陽一車850加工中心及650加工中心T型槽尺寸 | mm×個 | 18×3 | 18×5 |
| 加工范圍 | |||
| 沈陽一車850加工中心及650加工中心工作臺最大行程－X軸 | mm | 650 | 850 |
| 滑座最大行程－Y軸 | mm | 400 | 500 |
| 沈陽一車850加工中心及650加工中心主軸箱最大行程－Z軸 | mm | 500 | 540 |
| 沈陽一車850加工中心及650加工中心主軸中心到立柱導軌面距離 | mm | 530 | 580 |
| 沈陽一車850加工中心及650加工中心主軸傳動方式 | - | 皮帶式傳動 | 皮帶式傳動 |
| 沈陽一車850加工中心及650加工中心瓣刀 | - | 45度四瓣刀 | 45度四瓣刀 |
| 沈陽一車850加工中心及650加工中心主軸端面至工作臺面距離 | |||
| 最大 | mm | 630 | 690 |
| 最小 | mm | 130 | 150 |
| 主軸 | |||
| 錐孔（7：24） | BT40 | BT40 | |
| 沈陽一車850加工中心及650加工中心轉數范圍 | r/min | 50-8000 | 50-8000 |
| 最大輸出扭矩 | N.m | 26.3 | 35.8 |
| 沈陽一車850加工中心及650加工中心主軸電機功率 | kW | 5.5/7.5 | 7.5/11 |
| 沈陽一車850加工中心及650加工中心進給 | |||
| 沈陽一車850加工中心及650加工中心切削進給速度范圍 | mm/min | 1-10000 | 1-10000 |
| 快速移動 | |||
| X軸 | m/min | 24 | 24 |
| Y軸 | m/min | 24 | 24 |
| Z軸 | m/min | 20 | 18 |
| 沈陽一車850加工中心及650加工中心刀庫 | |||
| 沈陽一車850加工中心及650加工中心最大刀具長度 | mm | 200 | 250 |
| 最大刀具重量 | kg | 7 | 7 |
| 形式 | 斗笠式 | 斗笠式 | |
| 沈陽一車850加工中心及650加工中心容量 | 把 | 16 | 16 |
| 刀柄規格 | MAS403:BT40 | MAS403:BT40 | |
| 拉釘規格 | MAS403:LDA-BT40 | MAS403:LDA-BT40 | |
| 沈陽一車850加工中心及650加工中心最大刀盤直徑 | |||
| 満刀 | mm | φ80 | φ80 |
| 相鄰空刀 | mm | φ125 | φ125 |
| 換刀時間 | s | 7(刀對刀) | 7(刀對刀) |
| 機床定位精度 | |||
| 沈陽一車850加工中心及650加工中心執行標準JISB6330 | |||
| 沈陽一車850加工中心及650加工中心X軸 | mm | ±0.005/300 | ±0.005/300 |
| Y軸 | mm | ±0.005/300 | ±0.005/300 |
| 沈陽一車850加工中心及650加工中心Z軸 | mm | ±0.005/300 | ±0.005/300 |
| 沈陽一車850加工中心及650加工中心執行標準JB/T8771.4-1998 | |||
| X軸 | mm | 0.020 | 0.020 |
| Y軸 | mm | 0.015 | 0.015 |
| Z軸 | mm | 0.015 | 0.015 |
| 沈陽一車850加工中心及650加工中心重復定位精度 | |||
| 沈陽一車850加工中心及650加工中心執行標準JISB6330 | |||
| X軸 | mm | ±0.003 | ±0.003 |
| Y軸 | mm | ±0.003 | ±0.003 |
| Z軸 | mm | ±0.003 | ±0.003 |
| 沈陽一車850加工中心及650加工中心執行標準JB/T8771.4-1998 | |||
| X軸 | mm | 0.012 | 0.012 |
| Y軸 | mm | 0.010 | 0.010 |
| Z軸 | mm | 0.010 | 0.010 |
| 機床重量 | kg | 4190 | 4490 |
| 沈陽一車850加工中心及650加工中心動力源 | |||
| 沈陽一車850加工中心及650加工中心電氣總容量 | KVA | 20 | 20 |
| 氣壓 | Mpa | 0.5-0.7 | 0.5-0.7 |
| 機床尺寸(長X寬X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
| 數控系統 | FANUC 0I-MATE | FANUC 0I-MATE |
