沈陽一車機床經典加工中心VMC-B系列
您所在的位置：主頁 > 銑削系列 > 立式加工中心 >

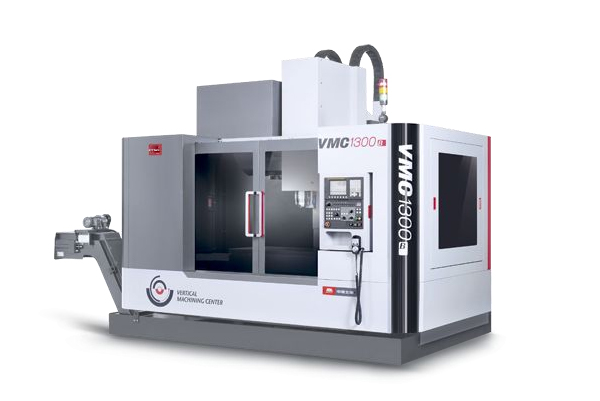

 經典加工中心VMC-B系列
    VMC650 VMC760 VMC850 VMC1000
沈陽一車經典加工中心VMC-B系列工作臺
沈陽一車經典加工中心VMC-B系列工作臺尺寸 mm 420×700 420×900 500×1000 520×1200
允許最大荷重 kg 300 300 500 500
沈陽一車經典加工中心VMC-B系列T型槽尺寸   18×3 18×3 18×5 18×5
工作范圍
沈陽一車經典加工中心VMC-B系列工作臺最大行程(X軸) mm 650 760 850 1000
沈陽一車經典加工中心VMC-B系列滑座最大行程(Y軸) mm 420 420 510 510
沈陽一車經典加工中心VMC-B系列主軸箱最大行程(Z軸) mm 510 510 540 540
沈陽一車經典加工中心VMC-B系列主軸鼻端至工作臺面尺寸 mm 130-640 130-640 150-690 150-690
主軸
沈陽一車經典加工中心VMC-B系列錐孔(7:24)   BT40 BT40 BT40 BT40
轉速范圍 r/min 8000 8000 8000 8000
沈陽一車經典加工中心VMC-B系列最大輸出扭矩 N.m 35.5 35.5 52.5 52.5
主軸電機功率 kW 7.5/11 7.5/11 11/15 11/15
沈陽一車經典加工中心VMC-B系列主軸中心到立柱導軌面距離 mm     600 600
主軸傳動   皮帶式傳動 皮帶式傳動 皮帶式傳動 皮帶式傳動
瓣刀   45度四瓣刀 45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
沈陽一車經典加工中心VMC-B系列刀柄規格   MAS403: BT40 MAS403: BT40 MAS403: BT40 MAS403: BT40
拉釘規格   MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40 MAS403: LDA-BT40
進給
進給速度 mm/min 1-10000 1-10000 1-10000 1-10000
沈陽一車經典加工中心VMC-B系列快速移動
X軸 m/min 36 36 24/36 24/36
Y軸 m/min 36 36 24/36 24/36
Z軸 m/min 30 30 18/36 18/36
刀庫
沈陽一車經典加工中心VMC-B系列刀庫形式   圓盤式 斗笠式 圓盤式 斗笠式 圓盤式 斗笠式 圓盤式 斗笠式
刀庫容量 把 16 16 24 20 24 20
最大刀具長度 mm 300 300 300 300
最大刀具重量 kg 7 7 7 7
換刀時間(刀對刀) s 2.8 7 2.8 7 3.5 7 3.5 7
沈陽一車經典加工中心VMC-B系列最大刀盤直徑
滿刀 mm φ80 φ80 φ80 φ80
相鄰空刀 mm φ125 φ125 φ150 φ150
定位精度
X軸、Y軸、Z軸
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998 mm 0.015/0.012/0.015 0.015/0.012/0.015 0.02/0.015/0.015 0.02/0.015/0.015
沈陽一車經典加工中心VMC-B系列重復定位精度
X軸、Y軸、Z軸
JISB6330 mm ±0.003 ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.01/0.008/0.01 0.01/0.008/0.01 0.012/0.01/0.01 0.012/0.01/0.01
動力源
電壓 V 380 380 380 380
電氣總容量 KVA 25 25 25 25
氣壓 Mpa 0.5 0.5 0.5 0.5
機床尺寸
長×寬×高 mm 2200×2400×3000 2500×2400×3000 2840×2565×2944 3040×2565×2944
機床重量 kg 5100 5500 7300 7500
沈陽一車經典加工中心VMC-B系列數控系統   FANUC 0i MC FANUC 0i MC FANUC 0i MC FANUC 0i MC

    VMC1100 VMC1300 VMC1600
沈陽一車經典加工中心VMC-B系列工作臺
工作臺尺寸 mm 610×1300 700×1400 800×1700
沈陽一車經典加工中心VMC-B系列允許最大荷重 kg 1000 1000 2000
T型槽尺寸   18×5 18×5 22×5
工作范圍
沈陽一車經典加工中心VMC-B系列工作臺最大行程(X軸) mm 1100 1300 1600
滑座最大行程(Y軸) mm 610 700 800
主軸箱最大行程(Z軸) mm 610 700 800
沈陽一車經典加工中心VMC-B系列主軸鼻端至工作臺面尺寸 mm 150-760 140-840 200-1000
主軸
錐孔(7:24)   BT40 BT50 BT40 BT50 BT50
轉速范圍 r/min 8000 6000 7000 6000 60-6000
最大輸出扭矩 N.m 52.5 95.4 70 95.4 95.4
主軸電機功率 kW 11/15 15/18.5 11/15 15/18.5 15/18.5
主軸中心到立柱導軌面距離 mm 725 820 940
沈陽一車經典加工中心VMC-B系列主軸傳動   皮帶式傳動 皮帶式傳動 皮帶式傳動
瓣刀   45度四瓣刀 45度四瓣刀 45度四瓣刀
刀具
沈陽一車經典加工中心VMC-B系列刀柄規格   MAS403: BT40 MAS403:BT50 MAS403:BT40 MAS403:BT50 MAS403:BT50
拉釘規格   MAS403:LDA-BT40 MAS403:LDA-BT50 MAS403:LDA-BT40 MAS403:LDA-BT50 MAS403:LDA-BT50
進給
進給速度 mm/min 1-10000 1-10000 1-10000
沈陽一車經典加工中心VMC-B系列快速移動
X軸 m/min 24 24 18
Y軸 m/min 24 24 18
Z軸 m/min 18 18 15
沈陽一車經典加工中心VMC-B系列刀庫
刀庫形式   圓盤式 斗笠式 圓盤式 斗笠式 圓盤式 斗笠式 圓盤式 斗笠式 圓盤式 斗笠式
刀庫容量 把 24 20 20 16 24 20 20 16 20 16
沈陽一車經典加工中心VMC-B系列最大刀具長度 mm 300 300 300 300 300
最大刀具重量 kg 7 15 7 15 15
沈陽一車經典加工中心VMC-B系列換刀時間(刀對刀) s 3.5 7 3.5 7 3.5 7 3.5 7 3.5 7
沈陽一車經典加工中心VMC-B系列最大刀盤直徑
滿刀 mm φ80 φ133 φ80 φ133 φ133
沈陽一車經典加工中心VMC-B系列相鄰空刀 mm φ150 φ250 φ150 φ250 φ250
定位精度
X軸、Y軸、Z軸
SB6330 mm ±0.005/300 ±0.005/300 ±0.005/300
JB/T8771.4-1998 mm 0.012/0.015/0.015 0.025/0.015/0.015 0.025/0.015/0.015
沈陽一車經典加工中心VMC-B系列重復定位精度
X軸、Y軸、Z軸
JISB6330 mm ±0.003 ±0.003 ±0.003
JB/T8771.4-1998 mm 0.012/0.01/0.01 0.014/0.01/0.01 0.014/0.01/0.01
沈陽一車經典加工中心VMC-B系列動力源
沈陽一車經典加工中心VMC-B系列電壓 V 380 380 380
沈陽一車經典加工中心VMC-B系列電氣總容量 KVA 25 25 35 35
沈陽一車經典加工中心VMC-B系列氣壓 Mpa 0.5 0.5 0.5 0.5
機床尺寸
長×寬×高 mm 2944×3225×3361 3600×3310×3550 4300×3600×3800
機床重量 kg 9500 12000 14000
數控系統   FANUC 0i MC FANUC 0i MC FANUC 0i MC
